GT200MA - CNC soustruh s pohonem pro rotační nástroje

ZÁKLADNÍ SPECIFIKACE
Typ stroje CNC soustruh s pohonem pro rotační nástroje
Řídící systém FANUC TXP-200FA
Typ vedení X/Z Kluzné, valivé
Max. průměr tyče O 45 mm
Max. průměr obrábění O 230 mm
Oběžný průměr nad ložem O 500 mm
Oběžný průměr nad suportem O 330 mm
Max. délka obrábění 370 mm
Vzdálenost mezi hroty 506 mm
Pojezd v ose X/Z 177/370 mm
Počet nástrojů 12 pozic, poháněné nástroje, typ upínání VDI30
Vřeteno YCM Výkon 11 kW, kroutící moment 146 Nm, čelo A2-5, C-osa

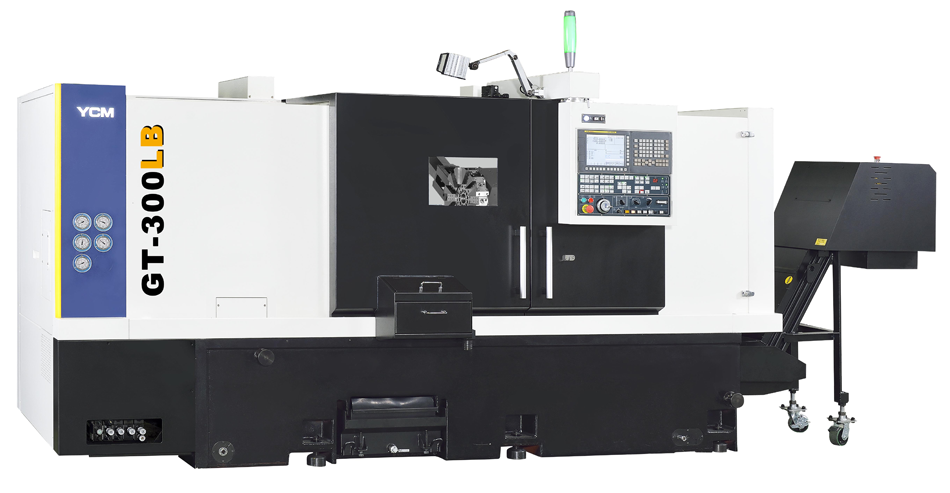

GT300LB - CNC soustruh skluzným vedením

ZÁKLADNÍ SPECIFIKACE
Typ stroje CNC soustruh skluzným vedením
Řídící systém FANUC TXP-100FA (YCM CONTROL by FANUC)
Typ vedení X/Z Kluzné, valivé
Max. průměr tyče O 91mm
Max. průměr obrábění O 440mm
Oběžný průměr nad ložem O 600mm
Oběžný průměr nad suportem O 450 mm
Max. délka obrábění 1250mm
Vzdálenost mezi hroty 1441mm
Pojezd v ose X/Z 245/1250 mm
Počet korekcí nástrojů 64 dvojic, Typ upínání nástrojů Direct DriveVDI 40 (DIN1809)
Vřeteno YCM Výkon 18,5 kW, kroutící moment 900 Nm, čelo A2-8

TNC540N x 2000 - CNC soustruh s rovným vedením

ZÁKLADNÍ SPECIFIKACE
Vrtání vřetena O 85 mm
Oběžný průměr nad ložem O 540 mm
Oběžný průměr nad suportem O 310 mm
Šířka lože 350 mm
Vzdálenost mezi hroty 2 000 mm
Výška hrotů 270 mm
Vřeteno Převodovka 3 stupně, konec vřetena A1-8, otáčky max. 3100
minŻ1

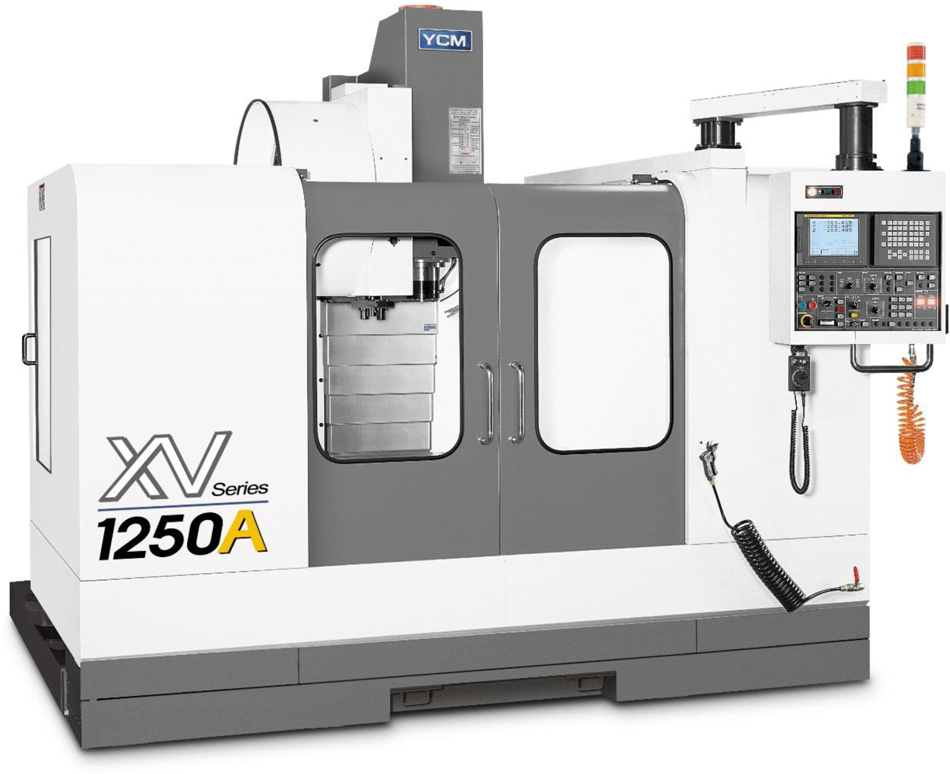

XV1250A - Vertikální obráběcí centrum

ZÁKLADNÍ SPECIFIKACE
Typ stroje CNC vertikální obráběcí centrum s lineárním vedením
Řídící systém FANUC MXP-100FA
Vřeteno YCM ISO40, otáčky 10000 minŻ 1, výkon 22kW
Pojezdy os X/Y/Z 1270/520/540 mm
Typ vedení X/Y/Z Lineární vedení, THK
Rozměry stolu 1350 x 520 mm

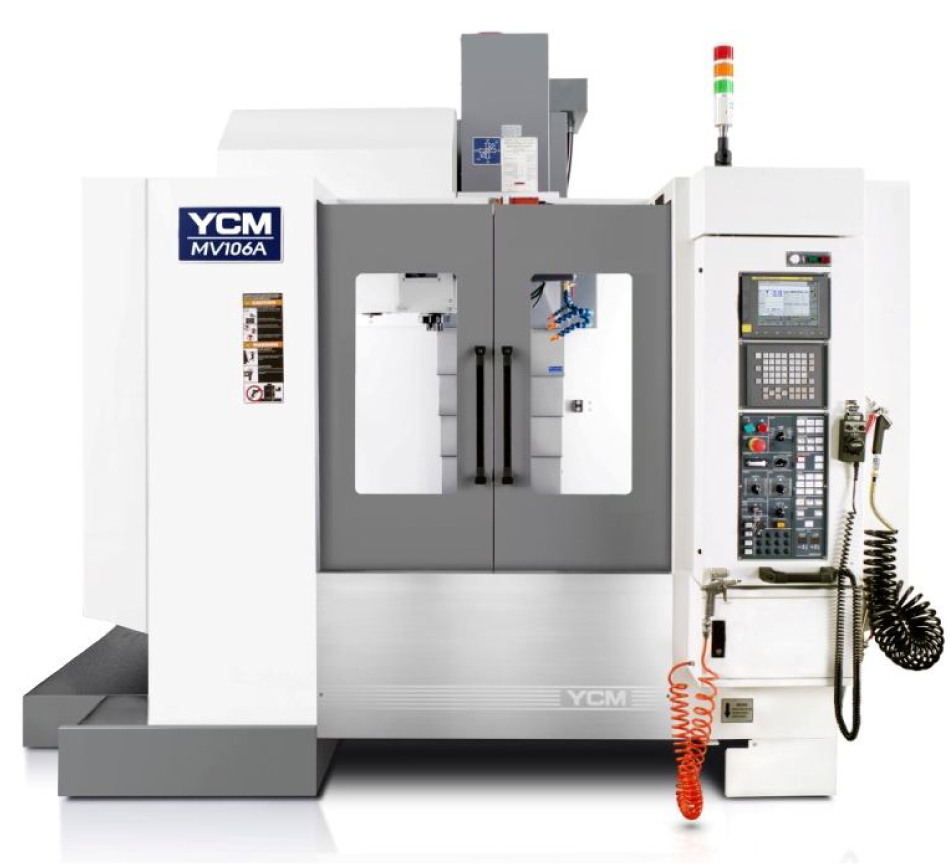

YCM – MV106A - Vertikální obráběcí centrum

ZÁKLADNÍ TECHNICKÉ PARAMETRY
Typ stroje CNC vertikální obráběcí centrum s kluzným vedením
Řídící systém Fanuc MXP200FB
Vřeteno YCM, ISO 40, otáčky 8 000 minŻ1, výkon 11kW
Pojezdy os X/Y/Z 1 020/600/600 mm
Typ vedení Kluzné, valivé
Rozměry stolu 1 120 x 600 mm

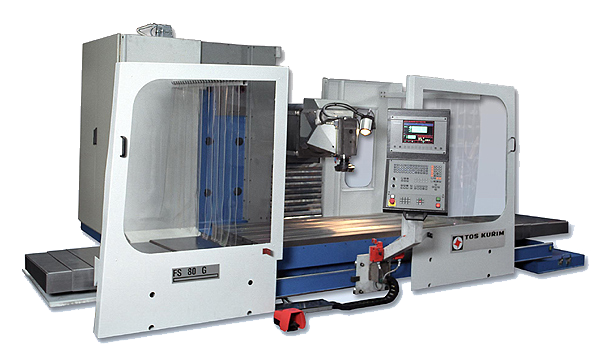

FSQ80 - Frézka

ZÁKLADNÍ TECHNICKÉ PARAMETRY
Řídící systém : Heidenhain 530
Vřeteno ISO 50, otáčky 5000 ot./min.
Pojezd osy X/Y/Z: 2000/880/950 mm
Rozměry pracovní plochy stolu : 800 x 2000 mm
20 pozic na nástroje, automat. výměna
